滤光片选型指南

发布日期:2022-09-14 作者:admin 点击:

选用滤光片之前必须要对滤光片有必定的理解,滤光片产品主要是按光谱波段,光谱特性,运用特点等方式分类。

光谱波段:紫外滤光片、可见滤光片、红外滤光片。

光谱特性:带通滤光片、截止滤光片、分光滤光片、中性密度滤光片、反射滤光片。

带通型即选定波段的光经过,通带以外的光截止。比方咱们的红外带通滤光片。

短波通型即短于选定波长的光经过,长于该波长的光截止。

长波通型即长于选定波长的光经过,短于该波长的光截止。

窄带滤光片是从带通滤光片中细分出来的,其界说与带通滤光片相同,也便是这种滤光片在特定的波段允许光信号经过,而违背这个波段以外的两边光信号被阻止,窄带滤光片的通带相对来说比较窄,一般为中心波长值的5%以下。

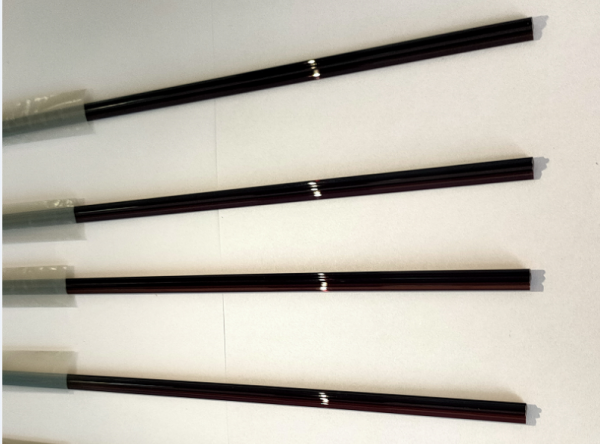

滤光条


滤光片相关名词解释

中心波长(CWL):滤光片在实践运用中所运用的波长,如光源主峰值是850nm led灯,那需求的中心波长便是850nm。

峰值透过率(TP): 假设光初始值为100%,经过滤光片后有部分损耗了,经过光谱测量得出只要85%了,那就能够把这个滤光片的光学透过率定为(Tp)>80%。

半带宽(FWHM): 简单说便是最高透过率的1/2场所对应的波长,左右波长值相减,例如,峰值最好是90%,1/2便是45%,45%所对应的左右波长是875nm和825nm,那半带宽便是50nm。

截止率(Blocking): 截止区所对应的透过率.因为要想透过率到达零,那是非常难的工作,只能挑选它透过率接近于零,但一般透过率到达10的负5次方以上就能够满意大部分运用要求,一般转换为光学密度值,用OD>5表明。

截止波段: 可接受的不需求的波长最小区间规模,因为多数电子成像用的感光器材的呼应规模是350-950nm,在实践中确认规模稍稍比这个区间宽一点即可。紫外及红外的截止规模确认比这个要繁杂一些,需求依据运用的探头呼应规模来确认。
